产品名称:

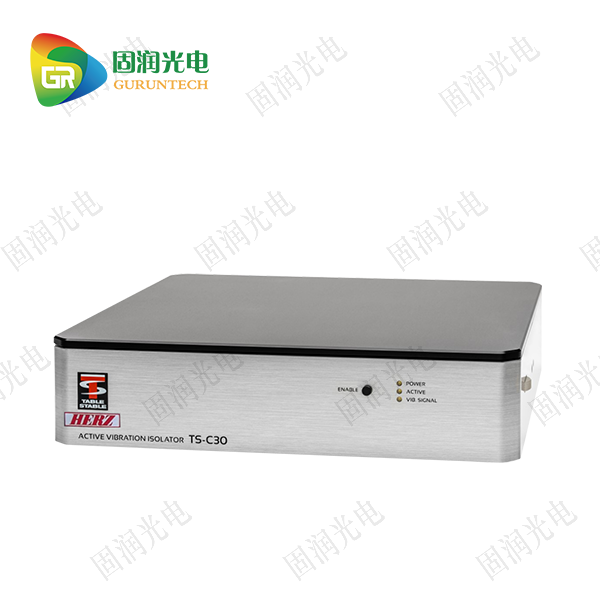

主动减振台/减振台/主动减震台TS-C30
主动减振台/减振台/主动减震台TS-C30

产品简介:

品牌:HERZ

型号:TS-C30

描述:有样机可以试用! TS-C30 主动隔振台是 TS 系列最新和最实惠的创新产品,可为运行紧凑型纳米级显微镜提供强大的主动隔振性能。可广泛用于蔡司ZEISS、莱卡Leica、日立HITACHI、日本电子JEOL等品牌的大型电子显微隔振,以及半导体设备、大型干扰仪、电子天平精密设备隔振。





  • 产品概述
  • 主要特点
  • 选型指南

主动减振台/减振台/主动减震台TS-C30


型号:TS-C30

品牌:HERZ

描述:本型号有样机试用!TS-C30 主动隔振台是 TS 系列最新创新产品,可为运行紧凑型纳米级显微镜提供强大的主动隔振性能。 TS-C30 也是Herz最为实惠的主动隔振台,为需要低频隔振的研究人员提供更多价值和一系列直接有益于其应用的功能。

TS系列主动防振台/防震台





产品亮点:

性能: 6 个自由度全方位隔振 (1.2 - 300 Hz 主动隔振,300 Hz以上被动隔振 )

3.3 Hz减振90%-11.5 Hz+减振99%

技术: 先进压电传感器 & 执行器

动态隔振: 内部反馈回路抑制共振

高级设计: 拉丝金属搭配黑色阳极面板

无障碍: 易于安装,使用简单


主要特点:

1.TS-C系列是紧凑型动态隔振系统,可隔离所有六种平移和旋转振动模式。

2.与大型昂贵的被动系统相比,这款动态隔振系统价格适中,可在较小体积内实现良好隔振。使用压电力马达的惯性反馈不仅可以隔离建筑振动,还可以隔离系统本身的振动源。这意味着,例如,尽管通过操作员的手施加力,但由系统隔振的精密显微镜仍将保持静止。

该系统的固有刚度比1 Hz共振被动隔离器大25倍,具有出色的方向和位置稳定性。

3.主动隔振系统的特征在于虚拟缺乏任何低频共振,这种共振困扰所有被动隔振系统。该系统设计即使低至2-3 Hz频率以下也能提供优异的隔振性能,许多建筑物由于围绕垂直轴振荡而显示出较大的水平振幅。隔振开始于0. 7Hz左右,超过10Hz以上迅速增加至少40dB。

4.所有控制电路都内置在设备中。功耗小于2.5 W。该设备具有通用输入并且可连接到100至240 VAC的任何交流电源。该设计经过优化,可实现精密仪器的最佳隔振,例如扫描探针显微镜(AFM,STM),干涉仪和其他高分辨率仪器,从而使这些仪器实现最佳性能。经证实,该系统还可成功用于支持敏感实验,例如膜片钳、显微注射或LB膜上测量所用的液体槽。


技术参数:

频率:0.7 - 300 Hz

负载范围: 0 - 40 kg

尺寸: 300 x 300 x 70 mm ( L x W x H )  11.8 x 11.8 x 2.75'

隔振性能: 0.7 Hz - 300 Hz动态隔振, 更高频率主要被动隔振

传递率: ~10 Hz以上传递率 < 0.01 (-40 dB)

修正力: 垂直±8N,水平±4N

静态顺应性: 27 μm/N

最大负载 (中心负载): 40 kg/88.18 lbs

重量: 9.2 kg/20.3 lbs

电气:

安全等级: 1

功耗: 最大 2.50 W

输入电压: 100–240 VAC, 50–60 Hz

显示屏信号:用于示波器上显示的多路复用信号显示了包含和不含隔振的振动水平– 仅用于诊断目的。

面板:

尺寸:300mm X 300mm

材料:厚实铝板


隔振效果:

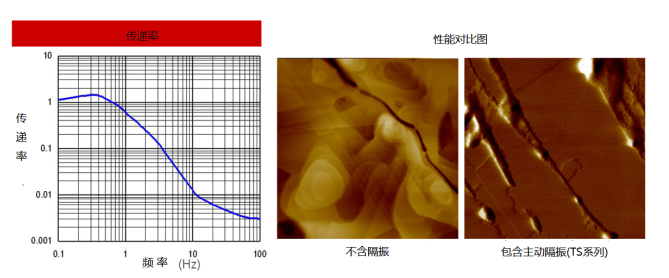

性能图中突出显示的传递率曲线与TS-C30在宽频率范围内隔振的能力有关。传递率图是对任何给定实验室环境下性能的保守估计 ,并且适用所有六种振动平移和旋转模式(所有六个自由度).

性能对比图:AFM 的研究人员在两种独特条件下进行成像: 不含隔振系统和包含TS 系列隔振台。当使用TS系列隔振台搭载AFM时,所得图像表明图像质量和整体测量清晰度得到大幅提升。

主动减振台/减振台/主动减震台TS-C30


使用说明:

 主动减振台/减振台/主动减震台TS-C30为半导体设备、干扰仪减振台、轮廓仪减振系统,高精密仪器减振设备、高分辨率显微镜减振系统、原子力显微镜减振台,微纳加工精密仪器主动减振设备!广州市固润光电科技有限公司专注主动减振、主动消磁和隔音箱十年!AVI系列、TS系列主动减振产品被高校、研究所以及半导体公司广泛应用于精密实验中,取得了广大顾客的认同!此外我们拥有一支经验丰富技术团队,为客户提供设备的振动测试、安装、调试、使用培训、维修、维护等一体式服务,为您的实验提供最稳定的环境保证!TS-C30桌面主动减振台承重小,便于挪动,也可以称之为减震台,减振台,主动减震台,主动减振台,减振模块,减震模块,减震系统,主动减振系统,主动减震平台,减振系统,减震平台,减振平台,减振光学平台,减震光学平台,干涉仪减振台.
