产品名称:

自准直仪
自准直仪

产品简介:

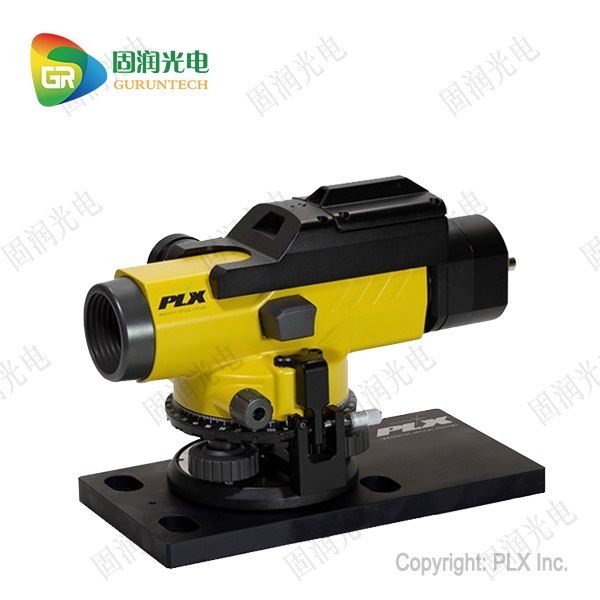

品牌:PLX

型号:ACT-25B autocollimator

描述:ACT-25B自动准直仪和准直望远镜是一种高精度的测量仪器,能够精确到弧秒级的分辨率。它是一体化装置,设计为一个完整的系统,开箱即可用。配有内置激光器,用于粗对准,底座带有水平调整、气泡水平仪和调焦调整。由于其高质量的CCD探测器的高灵敏度,甚至可以捕捉显示非常微弱的背向反射。当ACT-25B用作自准直仪时,该装置具有42分钟的水平测量范围。在对准望远镜模式下,视场水平方向为84分钟。ACT-25B自准直仪具有0.01弧秒分辨率和30厘米到无穷远的聚焦范围。其一个独特特点是在望远镜模式下可以聚焦到30厘米(12英寸)。这种能力允许测量横向位移,而不是测量角位移的自准直仪模式。


  • 产品概述
  • 主要特点
  • 选型指南

自准直仪



品牌:PLX



型号:ACT-25B autocollimator



描述:ACT-25B自动准直仪和准直望远镜是一种高精度的测量仪器,能够精确到弧秒级的分辨率。它是一体化装置,设计为一个完整的系统,开箱即可用。配有内置激光器,用于粗对准,底座带有水平调整、气泡水平仪和调焦调整。由于其高质量的CCD探测器的高灵敏度,甚至可以捕捉显示非常微弱的背向反射。当ACT-25B用作自准直仪时,该装置具有42分钟的水平测量范围。在对准望远镜模式下,视场水平方向为84分钟。ACT-25B自准直仪具有0.01弧秒分辨率和30厘米到无穷远的聚焦范围。其一个独特特点是在望远镜模式下可以聚焦到30厘米(12英寸)。这种能力允许测量横向位移,而不是测量角位移的自准直仪模式。

 自准直仪



产品特点:

  • 用于检测和测量微小的角度偏差。

  • 0.01弧秒分辨率

  • 特殊聚焦范围:从30厘米到无限远

  • 内置激光器用于粗对准

  • 持久的LED光源

  • 通过USB端口连接到计算机

  • 完全集成安装和调平能力

  • 精心设计的一体化装置

  • 配有完整的软件套件,用于记录和记录测量结果。





应用范围:

  • 机械对准

  • 光学测试

  • 轴线校准





技术参数:

光谱响应:350-1600 nm

增益控制:1-24 dB

快门速度:39 μsec to 20 sec

FoV自准直仪:±25’ (V) x ±40’ (H)

FoV望远镜:±50’ (V) x ±1°20’ (H)

通光孔径:36 mm

分辨率:0.01 sec

精确度:1.0 sec

相机(宽光谱范围):2.4 Mega Pixels, 12 bit

光源:LED- 650,可选:1060。特殊定制:1310 / 1550 nm

聚焦功能的视线保持:+/- 2.5sec

最小聚焦距离:小于30cm

内置粗瞄准激光器:638 nm power <1.0 mW,2类激光产品, IEC60825-1

同步:软件/硬件(外部触发信号)

接口:USB 3.0

曝光控制:通光GUI编程

电源:~2.5 Watt(通过USB 3.0接口)

外尺寸(LxWxH):230 x 135x 160 mm

重量:2.5kg(包括线缆)

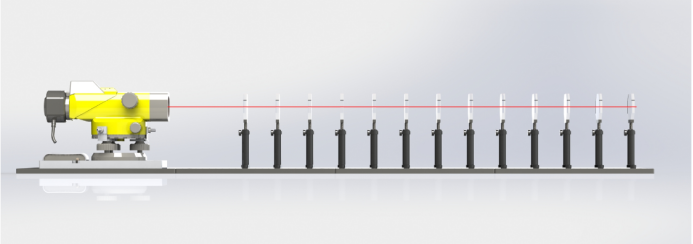

机械对准示例:

自准直仪


软件界面:

自准直仪
