产品名称:

高分辨率自准直仪

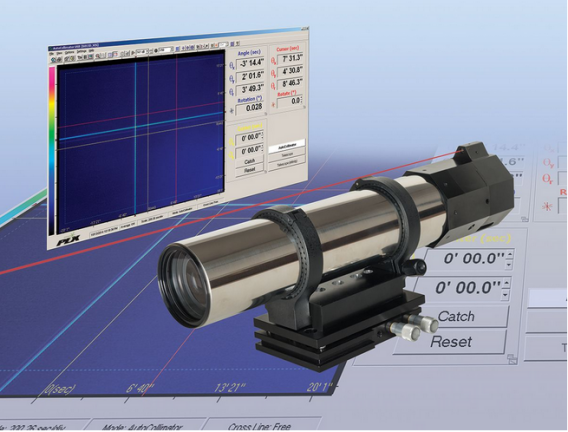

高分辨率自准直仪

产品简介:

品牌:PLX

型号:ACT-HR Autocollimator

描述:PLX自准直仪是一种高精度的测量仪器,其分辨率可达几分之一弧秒。主要用于检测和测量微小的角度偏差。所有PLX自动准直仪的高精度仪器都配有内置激光器,用于粗对准,底座带有水平调整和气泡水平仪。完整的ACT-HR高分辨率电子自准直仪系统包括带USB2.0 CCD摄像机的准直器单元和用于记录和记录测量值的全功能软件套件。这种灵敏的高分辨率ACT-HR电子自准直仪专为工具室、检验部门和质量控制实验室设计,可测量极微小的角位移、垂直度、扭曲度和平行度。


  • 产品概述
  • 主要特点
  • 选型指南

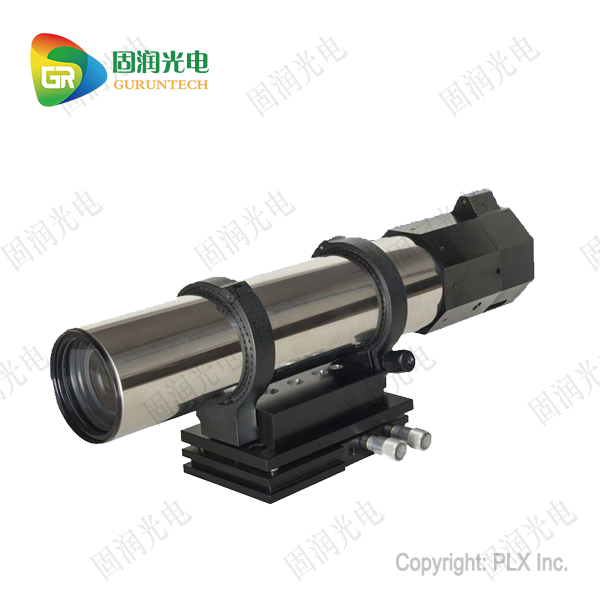

高分辨率自准直仪



品牌:PLX

型号:ACT-HR Autocollimator

描述:PLX自准直仪是一种高精度的测量仪器,其分辨率可达几分之一弧秒。主要用于检测和测量微小的角度偏差。所有PLX自动准直仪的高精度仪器都配有内置激光器,用于粗对准,底座带有水平调整和气泡水平仪。完整的ACT-HR高分辨率电子自准直仪系统包括带USB2.0 CCD摄像机的准直器单元和用于记录和记录测量值的全功能软件套件。这种灵敏的高分辨率ACT-HR电子自准直仪专为工具室、检验部门和质量控制实验室设计,可测量极微小的角位移、垂直度、扭曲度和平行度。

高分辨率自准直仪

产品特点:

  • 高分辨率测量,可达0.01弧秒或0.05μRad

  • 实时测量角位移,显示自动角度偏差

  • 内置平移和倾斜调整,内置粗瞄准激光

  • 显示多个结果

  • 低光-低反射能力

  • 十字线标靶(单个或多个)

  • 带有详细统计信息的数据记录

  • 通过RS232或TCP/IP将数据导出到另一台计算机

  • 视频播放、快照文件

  • 完整的软件套件,用于记录和记录测量结果





应用范围:

  • 线性级的直线度测量

  • 楔形、棱柱和多边形角度测量

  • 反射面平行度测量

  • 表面平整度测量

  • 包括激光器在内的光学装置的校准

  • 镜面角度测量

  • CD/DVD Rom校准

  • 热稳定性测量

  • 振动分析等





技术参数:

  • 视场角:20’ (H) (1200 弧秒)

  • 通光孔径:Ø1.000in / 25.4mm

  • 分辨率:0.01 弧秒 (0.05 μRad)

  • 精确度:1 秒

  • CCD相机:1/2” (1/3” 可选)

  • 光源:LED

  • 接口:USB 2.0

  • 通光孔径:62mm

  • 用于对准的回射镜:Ø64mm, N.W. 280g

  • 线程:Ø16mm, <5”

  • 粗对准激光:638nm power <1.0 mW,2类激光产品,符合IEC60825-1

  • 重量:5.2kg,包括线缆

  • 平移和倾斜旋钮:倾斜 ±2°, 平移 ±2.5°





ACT-HR对镜面进行高精度反射测量(低至0.01 弧秒):

高分辨率自准直仪


软件界面:

高分辨率自准直仪
