产品名称:

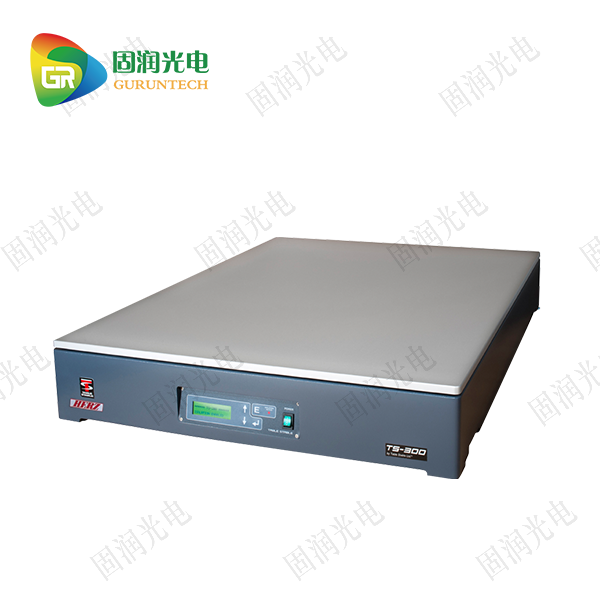

主动除振台/除振台/除震台TS-300
主动除振台/除振台/除震台TS-300

产品简介:

品牌:Herz

型号:TS-300

描述:TS-300主动隔振台是TS系列产品中最大的型号,是一款紧凑型动态隔振系统,可用于抵消工作环境对高灵敏度精密设备产生的不必要振动,以提高精密设备的工作性能,使用简便,具有优异的隔振性能及通用性。


  • 产品概述
  • 主要特点
  • 选型指南

主动除振台/除振台/除震台TS-300


品牌:Herz

型号:TS-300

描述:TS-300主动隔振台是TS系列产品中最大的型号,是一款紧凑型动态隔振系统,可用于抵消工作环境对高灵敏度精密设备产生的不必要振动,以提高精密设备的工作性能,使用简便,具有优异的隔振性能及通用性。



主动除振台/除振台/除震台TS-300


工作原理

TS 系列主动隔振台采用先进的隔振技术,可以隔离6个空间方向的振动(包括水平方向和垂直方向),TS 系列主动隔振台利用控制器内的压电加速传感器将外界振动的压力信号转换为电信号发送至隔离模块中的压电换能器中,随后压电换能器将产生一个与传入压力大小相等,方向相反的压力信号来消除传入振动。隔振系统利用一个反馈回路消除隔振系统的机械共振。


产品亮点

六个自由度全方位隔振(0.7 Hz - 300 Hz主动隔振,300Hz以上被动隔振)

自动调节负载

即插即用

LCD显示屏实时显示振动情况

系统主动检测输入振动并动态消除,系统内部反馈回路抑制所有机械共振

低频隔振性能优秀,无低频共振、无空气要求


应用范围

SPM ( AFM, STM, NSOM 等 )

高精度计量

干涉测量

荧光显微镜

高分辨率显微镜

摩擦学和纳米技术

轮廓测量

细胞外培植

升级选项:

工作台集成 (包括架子,监控器支架,键盘托盘等)

隔音箱集成 (如静噪器,AEK-2002及定制隔音设备)

定制面板尺寸及材料 (通常为阻尼铝板,面板可定制不锈钢,铁磁钢,可打孔)

振动器集成(激励源)

远程显示 (重量分布,内部电机调平,X/Y/Z轴振动水平,启动/关闭组件,开关隔振台)

远程电源 (免受电磁噪音或热量干扰)

提高负重 (TS-140和TS-300负重可提高40kg)


技术参数

型号:TS-300/LP ※可选 TS-300/LP/TP25

系统配置:完全整合

主动隔振范围:频率大致为 0.7 ~ 300 Hz (超过300 Hz为被动隔振)

幅度: 20 um (垂直和水平)

高度调节:自动

搬运或运输期间锁定:自动锁定功能

隔振条件:可在前显示屏上观察到。可通过将示波器连接到后面板上的BNC 插座观察8 轴振动状态。

安装板尺寸:600 (W) x 800 (D) mm

整体尺寸 (大约) 600 (W) x 800 (D)x 121 (H) mm

负载能力(同等 /低重心):300 kg(考虑到负载上的偏心重量,请在最大负载能力80% 范围内使用)。

系统重量 (大约):60 kg

输入电压:90 ~ 120 VAC,  200 ~ 240 VAC, 43-60 Hz

功耗:隔振期间最大 10 W,负载调整期间最大 20 W

温度范围:5 ℃ ~ 40 ℃

相对湿度:10 ~ 90 %(5 ~ 30 ℃),10 ~ 60 %(30 ~ 40 ℃)

服务场所:仅用于室内

工作高度:高达2,000 m

选项1 TP25 安装板: 铁磁拉丝不锈钢410 表面, 无漆,

M6-25 mm XY 矩阵钻孔和螺孔,有效攻丝深度: 6 mm

选项 2 遥控盒

选项 3 内置减振功能的高刚性框架


隔振效果:

性能对比图:AFM 的研究人员在两种独特条件下进行成像: 不含隔振系统和包含TS 系列隔振台。当使用TS系列隔振台搭载AFM时,所得图像表明图像质量和整体测量清晰度得到大幅提升。
