Imatest 图像测试卡

品牌：Imatest

型号：SFRreg

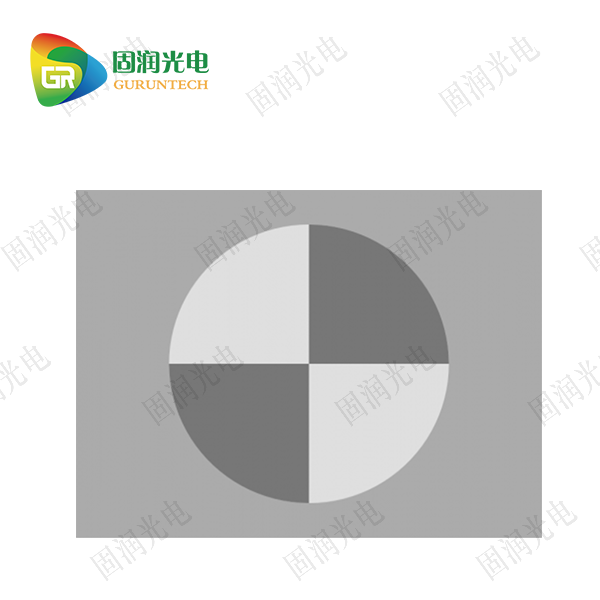

描述：Imatest的SFRreg测试卡是由包围在圆内的倾斜边缘象限图案组成，用于精确测量MTF和横向色差。一个测试图像通常包含几个由Imatest自动检测和分析的图卡。SFRreg测试卡可置于任意位置和角度，以适应各种各样的测试用例，包括远距离测试、超宽视场测试（＞170）及自动对焦测试。当一个大的平面目标实际上不能填满视场时，可以在整个视场中放置多个SFRreg图卡，用一张图像来测试焦点。

产品特点：

图卡可以旋转到ISO标准的5o倾斜角，或在径向场中与矢状和切向方向对齐。

多种对比度可选：包括4:1 (ISO标准) 和10:1。

多种基板可选：包括高精度薄膜、反射喷墨、透射喷墨。

多种尺寸可选：还专为5种Imatest LED光板提供定制尺寸。

应用范围;

MTF

横向色差

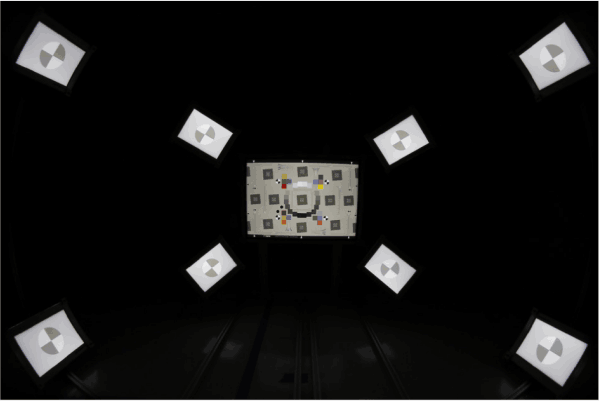

示例：SFRreg测试场景
